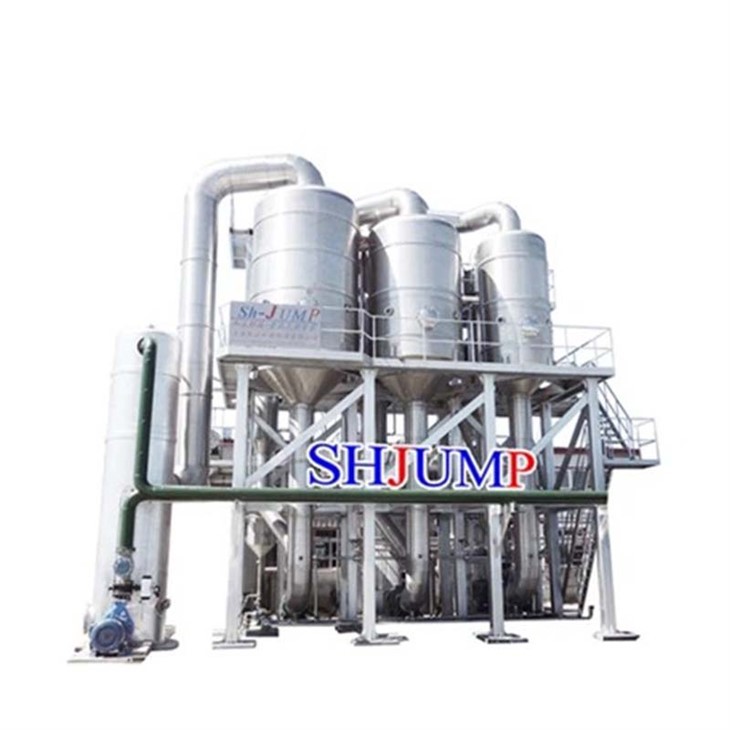

Evaporador de película ascendente

Descripción del dispositivo

Evaporador de película ascendente con nueva estructura, para mejorar el efecto de la separación vapor-líquido y tener la función de eliminar la espuma y evitar el arrastre, se adoptan métodos de separación y captura de tres etapas: primero, la línea tangencial de vapor líquido ingresa al tanque de evaporación para utilizar fuerza centrífuga y sedimentación en el tanque; En segundo lugar, la parte superior del evaporador adopta una capa de filtro de gas eficaz; En tercer lugar, se agrega una trampa de impacto para evitar que la pérdida del líquido de alimentación sea arrastrada por el vapor secundario, y se puede lograr un efecto de separación satisfactorio incluso para el líquido de alimentación que es fácil de producir espuma (como el jabón que contiene líquido de medicina china).

Principio de funcionamiento

El dispositivo de evaporación al vacío de circulación externa tipo WZ se compone principalmente de un calentador tubular, un tanque de evaporación, un tubo de circulación y otros equipos auxiliares.
Después de que el líquido de alimentación se calienta hasta el punto de ebullición en el tubo del calentador, parte del agua se vaporiza, de modo que la energía térmica se convierte en movimiento ascendente de energía cinética; Al mismo tiempo, debido a la gran diferencia entre la mezcla de vapor líquido en el tubo de calentamiento y el material líquido sin hervir en el tubo de circulación, bajo la inducción de la energía cinética de expansión y la gran diferencia, se produce una circulación natural del material líquido. Generado (la velocidad de circulación del material líquido en el tubo de calentamiento es inferior a 1 m/s), cuanto más calor recibe el material líquido, mejor será la ebullición y mayor será la velocidad de circulación. Debido a que se evapora bajo la acción del vacío, la temperatura de evaporación del material líquido se puede controlar hasta cierto punto por debajo de 50 grados C, y el vapor secundario se evapora después de ser capturado por el descongelador y el receptor de malla de alambre, y es eliminado por el agua. Bomba de chorro después de la condensación. Después de la rotación centrífuga, el líquido de alimentación en el riego por evaporación regresa a la parte inferior del calentador a lo largo del tubo de circulación exterior para la evaporación del calentamiento por recirculación, por lo que la evaporación del calentamiento por circulación (aproximadamente 15-20 minutos), cuando se alcanza la concentración requerida , comienza la descarga continua y al mismo tiempo también se alimenta alimentación continua, formando así una operación continua de concentración al vacío.

Parámetro técnico

Nombre del producto: Evaporador de vacío de circulación externa forzada

Tipo de equipo: JPVE-001

Material principal: acero inoxidable 304 (o personalizado según los requisitos del cliente)

Capacidad de procesamiento: 4 toneladas/h a 10 toneladas/h (o personalizado según los requisitos del cliente)

Especificación de tamaño: 11000*7000*8300-13000*9000*9000(mm)

Aplicación del equipo: Este equipo es adecuado para procesos de concentración y evaporación al vacío a baja temperatura de materiales líquidos.

Ámbito de aplicación: Bebidas saludables, alimentos, productos farmacéuticos chinos y occidentales, productos farmacéuticos bioquímicos, productos agrícolas y secundarios, procesamiento profundo, productos químicos finos, industria ligera, etc.

Características del equipo

1. Para facilitar la limpieza, se proporciona una cubierta superior de apertura rápida en la parte superior del calentador.

2. Un tubo de limpieza por aspersión anular está dispuesto en la parte superior de la rejilla del filtro de aire en el tanque de evaporación.

3. El cuerpo del tanque de evaporación cuenta con bocas de acceso para la limpieza del interior del tanque.

4. Para facilitar la observación en funcionamiento, se proporcionan orificios de luz y mirillas en la parte superior del calentador y el tanque de evaporación.

5. Especialmente indicado para zumos de frutas sensibles.

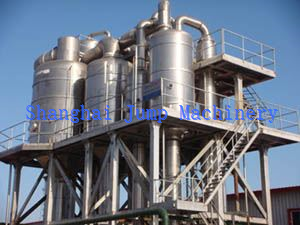

Exhibición de producto terminado
